Comment câbler un interrupteurfaire l’installation électrique d’un point de commande lumineux dépend du type d’éclairage que vous souhaitez mettre en place, c’est à dire que le branchement de votre interrupteur sera différent si vous voulez faire un allumage simple ou si vous voulez faire le câblage pour un retour et de suite.
Pas besoin d’être un grand électricien pour pouvoir brancher un interruption simpler et une ampoule.
Réaliser ce montage électrique est vraiment très simple et accessible à tout débutant et à la fin de cette page vous pourrez câbler votre luminaire comme un professionnel.
Nous verrons sur cette page les points suivants :
- Comment brancher les cosses d’un interrupteur classique pour faire un allumage simple.
- le schéma de câblage de l’interrupteur électrique pour un va-et-vient.
- Règles, normes et astuces pour la connexion.
- Que faire si vous n’arrivez vraiment pas à connecter votre interrupteur.
Si vous savez déjà ce que vous souhaitez installer, vous pouvez vous rendre directement au chapitre qui vous intéresse.
Avant d’attaquer le sujet sur les différentes manières de câbler votre interrupteur et vos points d’éclairage, sachez qu’il existe des articles plus complets sur chacun des branchements que je vous présente sur cette page.
Si votre question exacte est de savoir comment faire le branchement électrique de l’interrupteur pour un allumage simple, je vous invite à lire l’article sur l’allumage simple de la page d’accueil de ce site où vous verrez comment faire le branchement complet du circuit électrique à partir de le disjoncteur, à l’interrupteur, au point lumineux.
Il existe aussi un article complet sur le branchement du télérupteur qui n’a rien à voir avec les va et vient et l’allumage simple, il vous faudra un bouton poussoir et non un simple interrupteur pour ce type de branchement mais on verra plus tard , dans cette page, nous parlerons principalement de la manière d’installer votre interrupteur pour un allumage simple et un va-et-vient.
Si vous avez du mal à choisir entre un bouton poussoir et un bouton poussoir alors je vous recommande de voir l’article qui aborde ce sujet avant de vous lancer.
Allez, abordons tout de suite le sujet sur les différents schémas et montages afin que vous puissiez allumer et éteindre vos futurs luminaires ou autres points lumineux comme les néons, etc.
Comme je vous le disais plus haut, vous pouvez simplement vous rendre sur l’article concernant l’allumage simple, regardons maintenant l’image commutateur de connexion et ces bornes de connexion.
Parfois vous n’avez pas de cosse mais des connecteurs rapides, il vous suffit de mettre la partie en cuivre de votre fil électrique dans le trou.

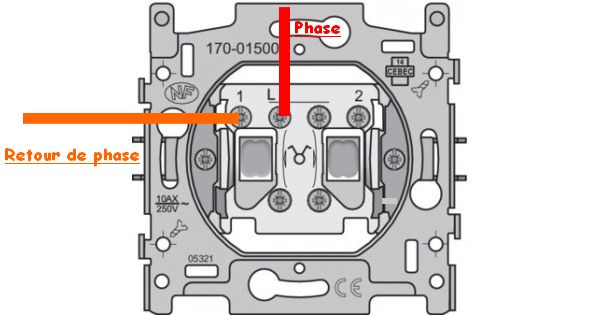

Il vous suffit de brancher les fils électriques comme sur la photo et tout ira bien.
Sur les interrupteurs, vous avez généralement un endroit où il y a la lettre « L », c’est là qu’on va brancher le fil de phase (le fil rouge).
A l’étape suivante, vous devriez avoir deux chiffres « 1 » et « 2 » sur votre interrupteur, c’est justement à cet endroit que vous allez brancher le retour de phase, c’est celui qui va à la prise.
Si les mentions L, 1 et 2 sont absentes, voir le schéma ci-dessous qui vous aidera à comprendre.
Peu importe où vous allez mettre le retour de phase (que ce soit sur le 1 ou sur les deux) ce n’est pas un problème, les deux chiffres sont là pour ceux d’entre vous qui voudront utiliser un interrupteur qui a pour but d’aller et venir, mais dans le cadre d’un allumage simple on peut utiliser indifféremment l’un ou l’autre.
Si vous n’avez pas encore acheté votre interrupteur, faites bien attention, lors de votre choix, à avoir un plan de raccordement et un bon emplacement sur l’interrupteur (ce qui n’est parfois pas le cas).
Voici maintenant le schéma électrique complet du branchement de l’allumage simple avec un seul point de commande, vous trouverez le bornier L où vous devez mettre le fil électrique de phase et le numéro 1 où vous devez mettre le retour de phase.
Rappel, il n’y a pas de fil bleu, donc de neutre, qui arrive dans l’interrupteur pour ce circuit d’éclairage, par contre il arrive bien sur votre récepteur, donc sur votre ampoule, et il est également recommandé de ne pas oublier de mettre le câble de masse qui est vert et jaune sur votre récepteur, c’est très important surtout si votre luminaire a une structure métallique.
Pour réaliser le câblage électrique d’un double interrupteur pour un va et vient (deux points de commande pour un ou plusieurs feux), c’est complètement différent d’un simple allumage, vous trouverez ci-dessous, un schéma que je vous ai donné à faire et qui est très facile à comprendre.
Assurez-vous d’abord d’avoir les interrupteurs qui correspondent à vos attentes car tous les points de commande ne sont pas adaptés à tous les types de connexions. Il vous faut, dans ce cas, deux interrupteurs avec une entrée et deux sorties chacun (donc avec des connexions possibles).
Voici le schéma de branchement, vous verrez, il est très facile à comprendre.
Tant pis pour les allers-retours. Maintenant tu sais comment faire commutateur de connexion pour un aller-retour.
Si vous souhaitez brancher un interrupteur pour un allumage simple, alors je vous invite à vous rendre sur l’article qui parle de ce sujet.
Règles et conseils pour l’installation des interrupteurs en général
Permettez-moi de vous faire un petit rappel sur la sécurité, qui est essentielle dans le domaine de l’électricité.
Il est fortement recommandé de travailler hors tension, c’est à dire sans électricité, à chaque fois que vous effectuez des travaux électriques, pour cela vous devez couper le courant sur le circuit sur lequel vous allez réaliser vos travaux.
Si vous ne savez pas où se trouve le circuit électrique sur lequel vous allez brancher votre interrupteur, alors éteignez le disjoncteur principal qui coupera l’alimentation électrique.
Le disjoncteur général, aussi appelé disjoncteur de dérivation, est généralement situé près du panneau électrique, là où se trouvent tous vos disjoncteurs.
Dans le cadre d’un interrupteur on va travailler avec la phase (le câble rouge) et ce câble sera toujours sous tension donc dangereux. L’électrification est la principale cause d’accidents domestiques.
Attention également aux pièces humides comme la salle de bain, pour cette pièce, vous pouvez mettre votre point de commande à l’extérieur.
Et si vous souhaitez mettre un interrupteur dans la salle de bain, je vous conseille de vous renseigner sur la norme NFC 15-100, car dans la salle de bain, il y a différentes zones à respecter (les interrupteurs et les prises doivent être situés à une certaine distance de l’eau points) et surtout pensez à prendre un équipement étanche.
Dernier point qui peut paraître simple mais important, selon la norme, votre interrupteur doit être situé entre 0,90 m et 1,30 m de votre étage et le plus près possible d’une porte. cette norme peut changer (ce qui arrive souvent), alors assurez-vous de vous renseigner à ce sujet.
Pensez également à mettre des ampoules à économie d’énergie comme les LED. c’est bon pour vous et pour la planète.
Pour votre information, sachez qu’il existe aujourd’hui l’interrupteur sans fil, et il existe aussi des détecteurs de présence. Ces sujets auront leurs propres articles.
Si vous n’avez pas de référence pour le câblage de votre interrupteur
Si vous rencontrez encore des difficultés, et que vous n’avez pas de repères, il vous reste une solution : utilisez un testeur, donc un multimètre en ohmmètre, mettez les pointes de touche de votre testeur sur chaque point de commutateur de connexion (pièces métalliques, endroit où les fils électriques doivent être connectés).
Si vous avez des chiffres qui apparaissent, cela signifie que votre interrupteur sera en état de marche et laissera donc libre cours au passage du courant électrique, si ce dernier était effectivement câblé à cet endroit : votre lampe sera allumée.
Tout en laissant votre ohmmètre sur les mêmes connexions, manipulez votre interrupteur comme si vous vouliez allumer ou éteindre votre éclairage. Si, sur l’écran, la valeur indiquée est nulle ou infinie (l’infini est représenté par le chiffre L sur le testeur), cela signifie que le courant ne passera plus.
Résumé : Si votre ohmmètre qui se trouve sur la connectique de votre interrupteur indique une valeur, et que, par la suite, après manipulation de votre part, il n’indique plus (ou inversement) cela signifie que votre phase (rouge) et votre phase le retour (celui qui va vers la lampe) doit être relié à ces deux endroits précisément (quelle que soit la direction).
Voilà vous connaissez désormais tous les secrets d’électriciens sur le branchement électrique de l’interrupteur pour un allumage simple et aller-retour. Bonne chance.
